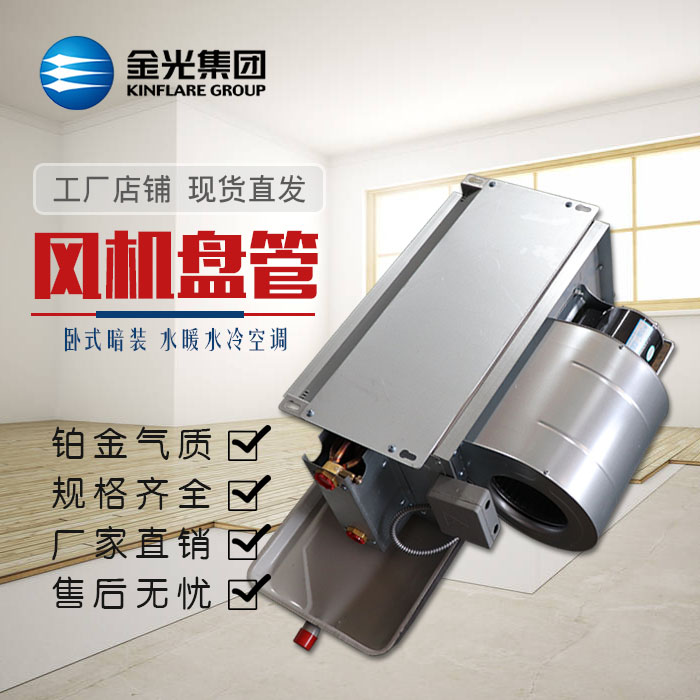

臥式暗裝風機盤管廠家 三速電容電機

1.體積小，占地少，布置方便。尺寸緊湊，平衡性好，安裝快。結構對稱，線條明快，折邊挺括，外形美觀。

2.采用意大利AMS流水線生產的高傳熱效率的湍流鋁肋片鋼管換熱器，效率高。

3.風機有三種速度可調，并采用了永久式電容電機，使風機用電最省、節能效果好。

4.采用無需補給潤滑油的高精密軸承馬達和特選吸音保溫材料，運轉平穩、噪聲低、壽命長。

選用要點

1. 機組選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪

聲、水阻等。

2. 風機盤管機組送風量約為250~2500m/h，出口靜壓小于100Pa(出口靜壓大于30Pa為高靜壓型)。

3. 選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定:

1) 當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷;

2) 當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷;

3) 當新風的絕對含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置;

4) 當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。

5. 在選用機組時，應考慮實際性能與額定值的偏差，并注意以下特點:

1) 機組額定供冷量一般為在空氣焓降值等于15.9kJ/kg 條件下的測試值;

2) 單盤管機組額定供熱量一般為額定供冷量的1.5 倍;

3) 額定值各項參數均為風機在高檔轉速下的值，設計時一般宜按產品樣本的中檔風速下的數值選用。若產品未提供不同風速下的額定值數據，可參照表3進行換算。

6. 對于雙管制水系統(適用于只按季節或只按空調區域進行供熱或供冷轉換的空調系統)的風機盤管機組，只配置一組盤管，冬夏供熱/ 供冷兼用機型。對于四管制水系統(適用于供熱/ 供冷頻繁轉換的空調系統) 的風機盤管機組，應配置加熱和冷卻兩組盤管的組合式機型。

7. 對低溫、蓄冷空調系統，應選用大溫差機組。

8. 目前，風機盤管機組有下列控制類型:

1) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動水路電動閥，實施自動控制;

2) 帶三速選擇開關，可冬、夏轉換，通過室溫控制器連動風機開停，實施半自動控制;

3) 僅帶三速選擇開關，實施手動控制。

4) 風機無級調速控制臥式暗裝風機盤管廠家 三速電容電機

根據有關節能標準的要求，應采用電動溫控閥和三檔風速結合的控制方式。

9. 選用產品時，應注意噪聲、凝露以及配用電機質量三個問題。這是目前抽檢中，存在質量問題較多的項目。

10. 國內外風機盤管機組標記方法不同，設計選型需注意和區別。

注意事項臥式暗裝風機盤管廠家 三速電容電機

施工、安裝要點臥式暗裝風機盤管廠家 三速電容電機

1. 機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的最高點應設排氣裝置，最低點應設泄水裝置。

2. 風機盤管機組的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。

3. 風機盤管機組的安裝可參見國家建筑標準設計圖集01K403《風機盤管安裝》。臥式暗裝風機盤管廠家 三速電容電機
